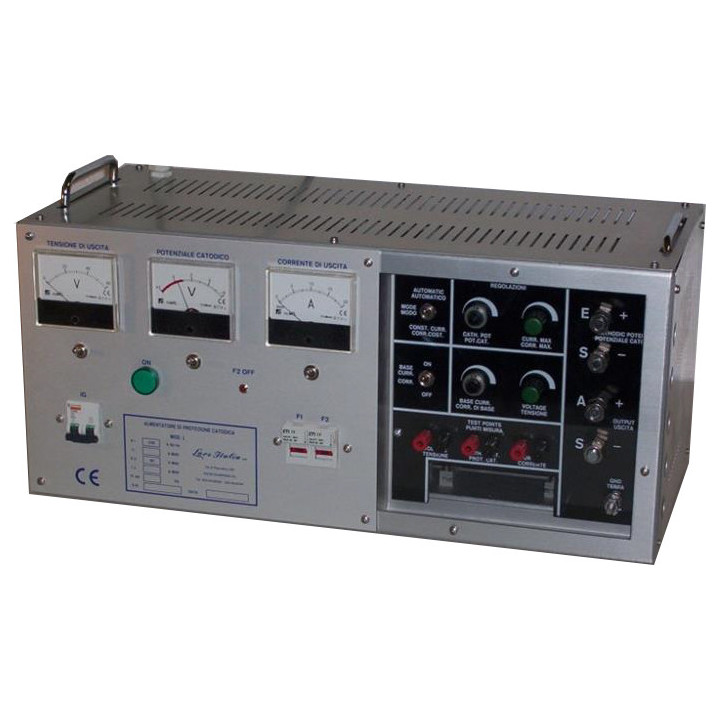

ALIMENTATORE MOD. L 25 AMPERE

ALIMENTATORE CATODICO TIPO L 25 AMPERE

CARATTERISTICHE TECNICHE

Le caratteristiche principali sono:

• Alimentatore catodico automatico
• Tensione di alimentazione ammessa: 230 V +10% / -20%; 50/60 Hz monofase
• Funzionamento con regolazione a SCR
• Possibilità di controllo indipendente di quattro parametri:
  • Corrente massima in uscita: 0 – 25 A
  • Corrente minima (valore di base): 0 – 40% del valore massimo
  • Tensione massima in uscita: 0 – 50 V
  • Potenziale tubo – terra: 0 – 5 V

I valori esatti dei fondi scala per ogni alimentatore sono riportati sui rispettivi certificati di collaudo.

Regolazione indipendente dei seguenti parametri:

• Tensione massima di uscita
• Corrente massima di uscita
• Potenziale catodico
• Corrente di base

• Tasto di commutazione da CC a CV
• Filtro nella tensione di uscita onde evitare di indurre disturbi nel terreno in concomitanza con i fronti di commutazione degli SCR.
• Strumenti analogici classe 1,5
• Interruttore magnetotermico in ingresso
• Protezione in uscita sia verso le extratensioni inverse sia verso le correnti indotte nell’alimentatore.
  (ottenute con un diodo serie, un fusibile e con scaricatore di limitazione)

L’alimentatore viene abitualmente fornito nella versione standard (VERSIONE L – PER ARMADI GRANDI)

• Peso: 30 kg
• Larghezza max: 660 mm
• Altezza max: 300 mm
• Profondità max: 300 mm
